| محل منبع: | چین |
|---|---|
| نام تجاری: | NEWLANDLE |
| گواهی: | ISO9001 |
| شماره مدل: | NIA-410 |
| مقدار حداقل تعداد سفارش: | 1 ست |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | جعبه |
| زمان تحویل: | 15 ~ 25 روز |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 100 مجموعه / ماه. |
| تایپ کنید: | پهپاد صنعتی | فاصله بین دو محور: | 1000 میلی متر |
|---|---|---|---|
| اندازه: | 800*800*500 میلی متر | وزن قفسه: | 3.5 کیلوگرم |
| رک + وزن قدرت: | 6.5 کیلوگرم | حداکثر وزن برخاست: | 16 کیلوگرم |
| بار موثر: | 1-5 کیلوگرم | سرعت افقی: | 0-16 متر بر ثانیه |
| برجسته: | پهپادهای با مشخصات صنعتی 30X,پهپادهای با مشخصات صنعتی ISO9001 4K,پهپادهای صنعتی خودکار سه محوره ISO9001 |
||

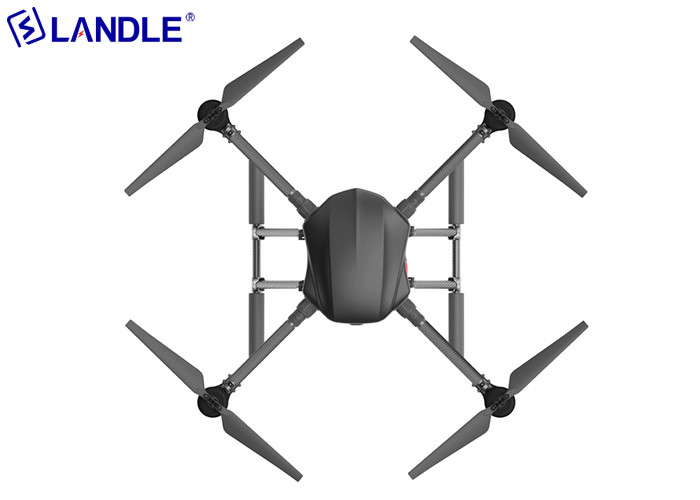

پهپاد صنعتی NIA-410 برای جستجوی نظارت بازرسی با دوربین
پارامترهای محصول NIA-410
پهپاد صنعت چهار روتور NIA-410 برای شهرهای هوشمند، ایمنی پلیس، ترافیک جاده، حفاظت از محیط زیست و حفاظت از آب، بازرسی خطوط برق، نجات اضطراری، بازرسی خط لوله نفت، نقشه برداری و سایر زمینه ها مناسب است.
مشخصات:
|
اندازه هواپیما |
800x800x500mm |
عمر باتری طولانی |
25 دقیقه |
|
وزن برخاستن |
15 کیلوگرم |
ظرفیت ترابری |
0 تا 5 کیلوگرم |
|
عکس های اچ دی |
20 میلیون پیکسل |
ویدیو HD |
4K |
|
سرعت افقی |
0-16 متر بر ثانیه |
مقاوم در برابر باد |
6 |
پیکربندی:
|
قاب هواپیمای بدون سرنشین |
قاب پهپاد 4 روتور |
1 |
|
کنترل پرواز |
سنسور سه محوره شتاب سنج سه محوره ژیروسکوپ سه محوره مغناطیس سنج سه محوره |
1 |
|
کنترل از راه دور |
تبلت هایلایت با سیستم اندروید قابلیت ضد تداخل رادیویی درجه صنعتی انتقال داده از راه دور و انتقال تصویر سه در یک انتقال تصویر 1080P HD پشتیبانی از ورودی ویدئو اترنت/HDMI |
1 |
|
باتری لیتیوم |
باتری سوپر لب 22000 میلی ساعت |
4 |
|
غلاف نوری دو محوره |
لنز زوم اپتیکال قابل مشاهده 30 برابر / دوربین نور مادون قرمز 25 میلی متر |
1 |
|
غلاف ویدیویی نور مرئی |
پایه سونی E، از لنزهای فوکوس ثابت و زوم پشتیبانی می کند |
1 |
|
پروانه |
2 ست هر ست 4 عدد |
8 |
|
شارژر |
شارژر هوشمند دو کاناله 2x1000W با دوشاخه US/JP/UK/EU/ANZ |
1 |
|
کابل |
USB / HDMI |
1 |
|
ابزار |
|
1 |
|
جعبه آلومینیومی هوانوردی |
|
1 |
کاربرد:
اجزای تعلیق خارجی
N2TC-F640
سیستم FLIR Duo Pro R شامل یک تصویرگر دوربین مرئی و یک تصویرگر مادون قرمز امواج بلند حرارتی است.تصویرگر قابل مشاهده دارای یک آرایه 4000 در 3000 پیکسل با گام پیکسلی 2.8 میلی متر، یک سنسور مورب 6.4 میلی متری و یک لنز فوکوس ثابت 4 میلی متری f/2.8 است.لنز دوربین مرئی در بی‌نهایت فوکوس می‌کند و اجسام نزدیک‌تر از 10 متر خارج از فوکوس ظاهر می‌شوند.موقعیت فوکوس دوربین قابل مشاهده را نمی توان تغییر داد.میدان دید سنسور قابل مشاهده 56 درجه در 45 درجه (افقی x عمودی) است و لنز حداکثر اعوجاج 15.7٪ و BFL 10.02 میلی متر دارد.هسته LWIR بر اساس هسته دوربین Tau2 FLIR است.دارای گام پیکسلی 17 میلی متری است و هر دو را وارد می کند
یک آرایه پیکسل 336x256 یا 640x512.گزینه های لنز و میدان دید مربوط به آنها در جدول 1 فهرست شده است.
640 x 512 336 x 256
13 میلی متر: 45 درجه × 37 درجه 9 میلی متر: 35 درجه × 27 درجه
19 میلی‌متر: 32 درجه × 26 درجه، 13 میلی‌متر: 25 درجه × 19 درجه
25 میلی‌متر: 25 × 20 درجه 19 میلی‌متر: 17 × 13 درجه
جدول 1. گزینه‌های لنز Duo Pro R (FOV افقی x عمودی است)
N2TC-R
N2TC-R: تصویربرداری حرارتی با وضوح بالا و دوربین با لنز دوگانه با نور مرئی برای پهپادهای کوچک
N2TC-R می تواند سکوهای پروازی مختلف را به ابزار صنعتی تبدیل کند و ارزش و کاربرد آن را گسترش دهد.این یک دوربین تصویربرداری حرارتی با سنسور دوگانه قدرتمند و دوربین نور مرئی است که برای طیف وسیعی از کاربردهای پهپادهای تجاری، صنعتی و ایمنی عمومی با کارایی بالا طراحی شده است.تصویربرداری حرارتی و دوربین رنگی ۱۲ مگاپیکسلی با کیفیت بالا را در یک محفظه ادغام می کند.N2TC-R به اپراتورهای حرفه‌ای اجازه می‌دهد تا تصویربرداری حرارتی و داده‌های نور مرئی را در پرواز ثبت کنند.
علاوه بر عملکرد تصویربرداری عالی، N2TC-R می تواند به سیگنال های GPS نیز متصل شود.این اطلاعات GPS می تواند نقشه های دقیق و مدل های سه بعدی را برای پلت فرم هوابرد ایجاد کند و داده های مهم مورد نیاز را فراهم کند.نوع اندازه گیری دما N2TC-R می تواند دمای تصاویر مادون قرمز را در زمان واقعی اندازه گیری کند.توالی RAW ثبت شده توسط دوربین نیز حاوی اطلاعات دما است.پس از عکسبرداری، می توان تصویر مادون قرمز را دوباره اندازه گیری کرد.برای تشخیص قدرت و ساختار خانه مناسب است.استفاده خاص مانند بازرسی و فرمان آتش.
در یک محفظه محکم، یک تصویرگر حرارتی با وضوح بالا و یک دوربین نور مرئی 12 مگاپیکسلی نصب شده است.
برای بهبود توانایی تجزیه و تحلیل هر صحنه، به طور همزمان از تصویربرداری حرارتی یا نور مرئی فیلم و عکس بگیرید.
یک دوربین داخلی که هم تصویربرداری حرارتی و هم آشکارسازهای نور مرئی را ادغام می کند و می تواند برای ضبط استفاده شود
9- ورودی ولتاژ عریض 16 ولت DC
فناوری تصویر در تصویر تصاویر دو نوری می تواند تصاویر گرفته شده را با جزئیات بیشتری همراه کند
خروجی ویدیوی آنالوگ بلادرنگ
عملکرد ضبط همگام سازی دستگاه تصویربرداری حرارتی و نور مرئی یکپارچه
کارت‌های دوگانه TF به طور همزمان عکس‌ها، فیلم‌ها، تصویربرداری حرارتی و نور مرئی و توالی دیجیتال بدون تلفات تصویربرداری حرارتی را ضبط می‌کنند.
این دوربین عکس‌ها و فیلم‌های دو نوره را با توجه به سیگنال PWM به صورت همزمان روی کارت TF ضبط می‌کند و می‌تواند به طور همزمان توالی‌های تصویر مادون قرمز 14 بیتی بدون تلفات (فرمت RAW) را ضبط کند.
توالی RAW گرفته شده توسط نسخه اندازه گیری دما N2TC-R حاوی اطلاعات دما است که می تواند برای اندازه گیری مکرر دما روی زمین برای بازرسی خط برق، بازرسی آتش سوزی، نقشه برداری سنجش از دور و سایر کاربردها استفاده شود.
دوربین می تواند داده های GPS را دریافت کند که می تواند به عنوان مرجعی برای تصاویر گرفته شده برای تجزیه و تحلیل بعدی و سنتز نقشه ها و مدل سازی سه بعدی استفاده شود.
گزینه های کنترل و پیکربندی دوربین انعطاف پذیر و قدرتمند
انواع وضوح آشکارسازهای تصویربرداری حرارتی و لنزهای مادون قرمز برای ارائه بهترین پیکربندی برای کار شما در دسترس هستند.
سیگنال PWM می تواند عملکردهای دوربین را کنترل کند: تعویض پالت تصویربرداری حرارتی، ضبط شروع/توقف، سوئیچینگ تصویر در تصویر و غیره (عملکردهای خاص را می توان پیکربندی کرد)
حالت سیستم عامل قابل تنظیم، به طوری که دوربین در هر زمان آخرین عملکردها و ویژگی ها را داشته باشد.
|
|
مشکلات ساختمان مانند آب سقف و آسیب عایق را پیدا کنید |
|
|
ارائه تصاویر دو نور برای مرجع در ساخت نیروگاه های خورشیدی |
|
|
N2TC-R یک ابزار ارزشمند برای نقشه برداری جغرافیایی و سایر تشخیص های سنجش از راه دور است. |
مشخصات
| کارایی | N2TC-R640 | N2TC-R384 |
| نوع آشکارساز | میکروبولومت اکسید وانادیوم خنک نشده | |
| باند | 7.5-13.5um | |
| وضوح آشکارساز تصویربرداری حرارتی | 640 x 512 | 384 x 288 |
| گزینه های لنز مادون قرمز | 13 میلی‌متر: 38 × 30.8 درجه | 13 میلی‌متر: 28.2 درجه در 21.3 درجه |
| 19 میلی متر: 26.5 درجه در 21.4 درجه | 19 میلی‌متر: 19.5 × 14.7 درجه | |
| 25 میلی‌متر: 20.3 × 16.3 درجه | 25 میلی‌متر: 14.9 × 11.2 درجه | |
| نرخ فریم تصویر مادون قرمز | 30 هرتز | |
| وضوح دوربین نور مرئی | 12 میلیون پیکسل | |
| عملکرد اندازه‌گیری دما (به دوربین مداربسته اندازه‌گیری دما نیاز دارد) | ||
| دقت اندازه گیری | +/-2 ℃ یا 2٪ | |
| حالت اندازه گیری دما | ردیابی حداکثر دمای تمام صفحه، تصویر دیجیتال مادون قرمز ذخیره شده RAW حاوی اطلاعات دما است و دما را می توان به طور مکرر اندازه گیری کرد. | |
| پردازش و ذخیره سازی تصویر | ||
| حالت نمایش | فقط نمایش مادون قرمز، فقط نمایش نور مرئی، تصویر در تصویر | |
| انتخاب پالت | کنترل سیگنال PWM | |
| روش ذخیره سازی تصویر | کنترل سیگنال PWM | |
| فرمت ذخیره سازی تصویر | تصویر: jpeg ویدئو: دنباله تصویر دیجیتال H.264 / 14 بیت: دنباله RAW (فقط تصویر مادون قرمز پشتیبانی می شود) | |
| دسترسی به اطلاعات GPS | ||
| موقعیت یابی ماهواره ای GPS | آره | |
| رابط | ||
| پورت ذخیره سازی TF |
در کل 2 کانال کانال شماره 1: ضبط تصاویر یا فیلم های تصویربرداری حرارتی مادون قرمز و دوربین نور مرئی کانال شماره 2: ضبط مداوم توالی RAW تصویربرداری حرارتی مادون قرمز 14 بیتی |
|
| رابط لوازم جانبی 12 پین | ورودی برق، خروجی ویدیوی آنالوگ، سیگنال کنترل PWM | |
| ولتاژ ورودی | 9-16 ولت DC | |
| مصرف برق (متوسط مقدار) | ≤6W | |
| کنترل از راه دور | بله - PWM (3 کانال) | |
| خروجی ویدئو آنالوگ | NTSC/PAL | |
| پارامترهای زیست محیطی | ||
| محدوده دمای عملیاتی | 0℃ - 50℃ | |
| محدوده دمای ذخیره سازی | 0℃ - 60℃ | |

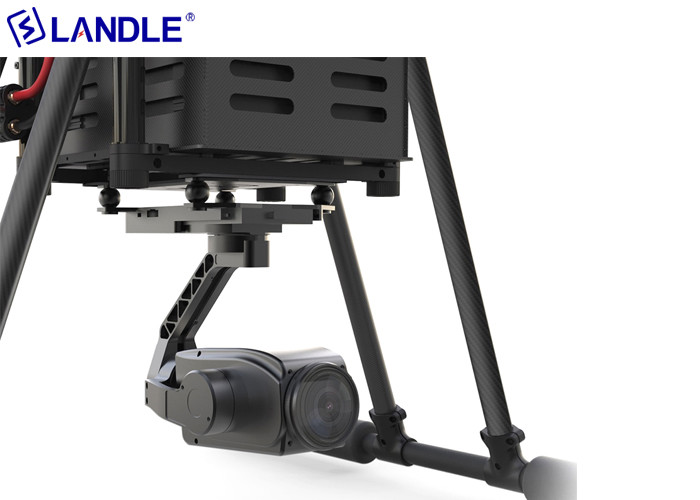

N2GC-A640
|
N2GC-A640: گیمبال لنز دوگانه (30X) لنز دوگانه لنز زوم اپتیکال قابل مشاهده 30 برابر دوربین 25 میلی متری نور مادون قرمز l HD ضبط و خروجی 1080p HD قابل مشاهده وضوح دوربین نور مادون قرمز 640*480 است l پایداری بالا زاویه لرزش: 0.008 ± درجه l یک کلید به مرکز روی هدف، عملکرد بزرگنمایی مرکزی دوبار کلیک کنید l ثبت اطلاعات GPS نمایش اطلاعات GPS را روی هم قرار دهید و در فایل زیرنویس ذخیره کنید (باید با کنترلر پرواز تعیین شده یا توسعه خود مشتری استفاده شود) l SDK موجود رابط داده آسمان و SDK ایستگاه زمینی در دسترس است l ردیابی شی |
| پارامتر عمومی | |
| تولید - محصول | گیمبال لنز دوتایی N2GC-A (30X) |
| ولتاژ کاری | 12V-25V |
| قدرت | 8.4 وات |
| وزن | 970 گرم |
| محل ذخیره سازی | کارت Micro SD 32G |
| اندازه | 136*96*155mm |
| نوع رابط | رابط شبکه، پورت اتصال سریال، CAN |
| کنترل حالت نمایش | کامپیوتر سیستم ویندوز؛گوشی اندروید، تبلت |
| پارامتر محیطی | |
| دمای محیط کار | -10℃ ~ -45℃ |
| دمای محیط ذخیره سازی | -20℃ ~ -70℃ |
| پارامتر گیمبال | |
| زوایای عصبانیت | 0.008 ± درجه |
| روش نصب | قابل جدا شدن |
| محدوده چرخش قابل کنترل | گام / شیب: +70°-90°;انحراف / پان: ± 160 درجه |
| رول محدوده طراحی ساختار | گام / شیب: +70°-90°;انحراف / پان: ± 175 درجه؛رول: +90°--50° |
| حداکثر سرعت کنترل | گام/شیب: 120 درجه در ثانیه؛انحراف / پان: 180 درجه در ثانیه |
| ردیابی هوشمند هدف | √ |
| پارامتر دوربین | |
| لنز زوم اپتیکال قابل مشاهده 30 برابر | |
| سنسور | CMOS: 1/2.8 اینچ؛2.3 میلیون پیکسل در کل |
| کیفیت عکس | Full HD 1080 (1920*1080) |
| لنز |
زوم اپتیکال 30 برابر، F 6-180 میلی متر دیافراگم: 1.5-4.3 حداقل فاصله جسم: 10 میلی متر (انتهای عریض) تا 1500 میلی متر (انتهای تله) زاویه دید افقی: 61 درجه (انتهای عریض) ~ 2.3 درجه (انتهای تله) |
| فرمت ذخیره سازی تصویر | JPEG |
| فرمت ذخیره سازی ویدئو | MP4 |
| روش کار | ویدئو، عکس |
| نفوذ مه | نفوذ الکترونیکی مه + نفوذ مه نوری (به طور خودکار باز) |
| حالت نوردهی | نوردهی خودکار |
| وضوح | 50 هرتز؛25 فریم در ثانیه (1080*1920) 2 میلیون |
| کاهش نویز دو بعدی | √ (به طور خودکار باز می شود) |
| کاهش نویز سه بعدی | √ (به طور خودکار باز می شود) |
| سرعت شاتر | 1/3- 1/30000s |
| گرفتن در معرض | پشتیبانی خودکار |
| OSD | √ |
| بزرگنمایی با اشاره | √ |
| محدوده بزرگنمایی اشاره‌ای | زوم اپتیکال 1 تا 30 برابر |
| با یک کلیک بزرگنمایی به تک تصویر | √ |
| تصویرگر حرارتی | |
| پارامتر آشکارساز | |
| نوع آشکارساز | تصویرگر حرارتی موج بلند خنک نشده |
| پیکسل آشکارساز | 640*480 |
| حساسیت | ≤60mK@300k |
| نرخ فریم | 50 هرتز |
| اندازه گیری دما | |
| محدوده دما | -20 ~ 800 ℃، تقسیم به دنده A و دنده B، دنده A -20 ~ 150 ℃، دنده B 0 ~ 800 ℃، سوئیچینگ خودکار به طور پیش فرض |
| دقت اندازه گیری دما | +/- 5 ℃ یا +/- 5٪ |
| نمایشگر اندازه گیری دما | بالاترین دما، کمترین دما، دمای مرکز و دمای متوسط روی صفحه نمایش قرار می گیرند |
| عملکرد نوری | |
| لنز: | لنز کانونی ثابت 25 میلی متری |
| اف | 1.0 |
NGC-BS20: گیمبال 20 میلیون پیکسلی
l لنز قابل تعویض
پایه سونی E، از لنزهای فوکوس ثابت و زوم پشتیبانی می کند
l سنسور اندازه بزرگ پیکسل بالا
فرمت APS 20 میلیون پیکسل
l پایداری بالا
زاویه لرزش: 0.008 ± درجه
l یک کلید به مرکز
روی هدف، عملکرد بزرگنمایی مرکزی دوبار کلیک کنید
l ثبت اطلاعات GPS
نمایش اطلاعات GPS را روی هم قرار دهید و در اطلاعات EXIF ذخیره کنید
l SDK موجود
رابط داده آسمان و SDK ایستگاه زمینی در دسترس است
l ردیابی شی
| پارامتر عمومی | |
| تولید - محصول | گیمبال نوری NGC-BS |
| ولتاژ کاری | 12V-25V |
| قدرت | 8 وات |
| وزن |
335 گرم (بدون لنز، ضربه گیر) لنز 16 میلی متری سونی 65 گرم (پیکربندی استاندارد) |
| اندازه | 175*100*162 میلی متر |
| کنترل حالت نمایش | کامپیوتر سیستم ویندوز؛گوشی اندروید، تبلت |
| نوع رابط | رابط شبکه |
| پارامتر محیطی | |
| دمای محیط کار | -10℃ ~ -60℃ |
| دمای محیط ذخیره سازی | -20℃ ~ -70℃ |
| پارامتر گیمبال | |
| زوایای عصبانیت | 0.008 ± درجه |
| روش نصب | قابل جدا شدن |
| محدوده چرخش قابل کنترل | گام/شیب: +70°--90°;انحراف / پان: ± 160 درجه |
| رول محدوده طراحی ساختار | گام/شیب: +75°--100°;انحراف / پان: ± 175 درجه؛رول: +90°--50° |
| حداکثر سرعت کنترل | گام/شیب: 120 درجه در ثانیه؛انحراف / پان: 180 درجه در ثانیه |
| پارامتر دوربین | |
| عنصر حساس به نور | Exmor APS HD CMOS (23.2*15.4mm) |
| پیکسل های موثر | 20.1 میلیون پیکسل |
| وضوح تصویر |
3:2 L (20M): 5456×3632 M(10M): 3872×2576 S(5M): 2736×1824 16:9 L(17M): 5456×3064 M(8.4M): 3872×2176 S(4.2M): 2736×1536 |
| دوربین HD | Full HD (1920*1080) |
| فرمت ذخیره سازی تصویر | JPEG/RAW/DNG |
| فرمت ذخیره سازی ویدئو | MP4 |
| لنز | |
|
لنز اختیاری
|
لنز E-mount لنز زوم سونی E16-50mm |
| منطقه تمرکز | منطقه وسیع (25 نقطه (فوکوس خودکار تشخیص کنتراست)) / قفل AF |
| روش تمرکز | فوکوس خودکار تشخیص کنتراست: تک فوکوس خودکار، MF |
| تعداد نقاط تمرکز | 25 |
| نوع شاتر | شاتر صفحه کانونی عمودی با کنترل الکترونیکی |
| کاهش نویز سه بعدی | √ (به طور خودکار باز می شود) |
| سرعت شاتر |
[تصویر ثابت]: 30-1/4000 ثانیه [تصویر متحرک]: خودکار (تا 1/30 ثانیه) |
| گرفتن در معرض | خودکار هوشمند، خودکار پیشرفته، نوردهی خودکار برنامه (P)، اولویت دیافراگم (A)، اولویت شاتر (S) |
| جبران نوردهی | ± 3EV (گام 1/3EV) |
| اندازه گیری نوردهی | اندازه گیری چندگانه |
| تنظیم تعادل رنگ سفید | خودکار، از پیش تعیین شده (نور روز، سایه، ابری، رشته ای، فلورسنت (سفید گرم)، فلورسنت (سفید سرد)، فلورسنت (سفید نور روز)، فلورسنت (نور روز)، فلاش، دمای رنگ (2500-9900K)) |
| حساسیت |
[تصویر ثابت]: ISO 100-16000 (مرحله: 1/3EV) خودکار (ISO 100-16000); [تصویر متحرک]: ISO 100-6400 |
کنترل از راه دور
انتقال تصویر دیجیتال 1080P HD
سیستم انتقال تصویر دیجیتال یکپارچه NIRC10-3HDS، پشتیبانی از HDMI و پورت شبکه دو ورودی منبع ویدئو، پشتیبانی از دستگاه های ویدئویی بیشتر مانند دوربین، PTZ، غلاف، APP داخلی HD FPV، پشتیبانی از عملکرد پنجره شناور ویدئو، قابل نمایش در هر زمینی ایستگاه APP Image، پشتیبانی از مقیاس‌بندی پنجره ویدیویی با هر اندازه، پشتیبانی از عملکرد اصلی نمایش ویدیوی QGroundControl، باز کردن SDK ویدیو برای توسعه یکپارچه ویدیو.
فاصله انتقال فوق العاده طولانی
با استفاده از سیستم جدید انتقال تصویر از راه دور، با جدیدترین الگوریتم فرکانس رادیویی ضد تداخل، فاصله کنترل از راه دور تصویر تا 10 کیلومتر است (NIRC15-3HDS می تواند تا 15 کیلومتر برسد)، به شما این امکان را می دهد تا فضای وسیع تری را بدون نگرانی کاوش کنید. فاصله پرواز در طول عملیات پرواز
حفاظت از سطح تجهیزات صنعتی
هواپیماهای بدون سرنشین در شرایط سخت در فضای باز کار می کنند.NIRC10-3HDS از گرد و غبار و پاشیده شدن بدنه، سوئیچ های کنترل و رابط های جانبی محافظت می شود تا از عملکرد پایدار و روان تجهیزات در محیط های خشن اطمینان حاصل شود.
صفحه نمایش HD را برجسته کنید
صفحه نمایش 5.5 اینچی با وضوح بالا با روشنایی بالا می تواند به وضوح اطلاعات صفحه نمایش زمان واقعی را در شرایط نور شدید مشاهده کند.
باتری لیتیومی با کارایی بالا قابل جابجایی
باتری لیتیومی با کارایی بالا، مقاومت داخلی کم، عمر باتری 6 ساعته و منحنی باتری پایدار، قدرت پایداری را برای سیستم iUAV OS فراهم می کند و می تواند به سرعت باتری را جایگزین کند تا از عملکرد مداوم اطمینان حاصل کند.
