| محل منبع: | چین |
|---|---|
| نام تجاری: | NLD |
| گواهی: | ISO9001 CE FCC |
| شماره مدل: | X6-2 |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| قیمت: | Negotible |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | L / C ، T / T ، D / P ، D / A |
| قابلیت ارائه: | 100 مجموعه / ماه |
| نام: | ترکیب سیستم قدرت X8 | موتور: | موتور براشلس 100KV 8120 |
|---|---|---|---|
| پروانه: | 2911 | خروج: | حداکثر جریان 100 آمپر |
| باتری: | توصیه شده 6 ~ 12S | وزن: | 1040 گرم |
| برجسته کردن: | قطعات پهپاد ISO9001 X8,قطعات پهپاد 100KV ISO9001,پروانه FCC 2911 |
||

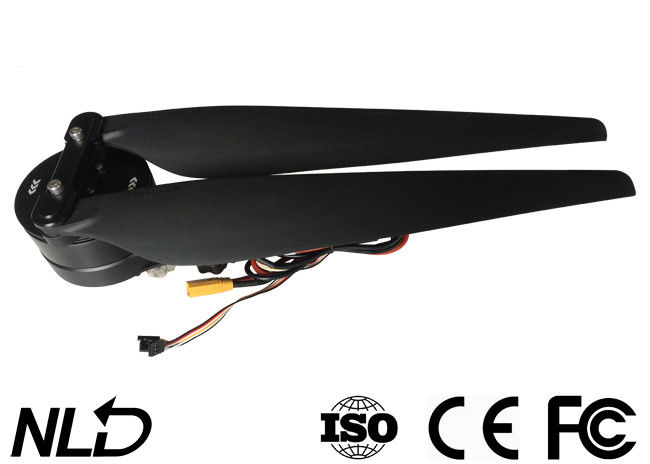

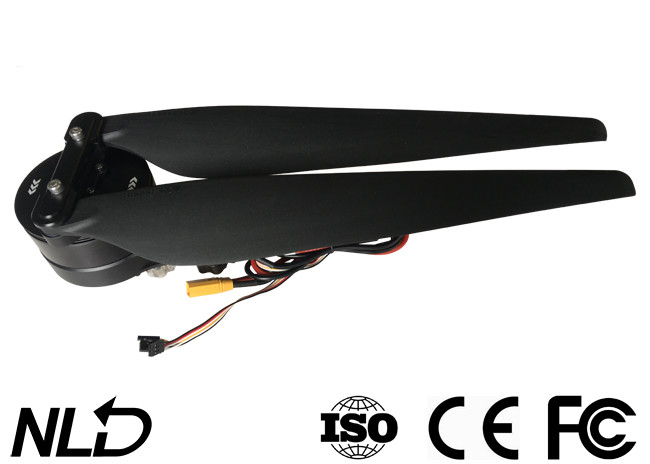

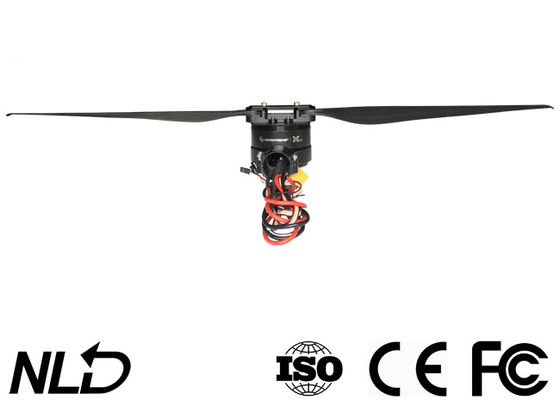

موتور براشلس X8 8120 100 کیلوولت با 80 آمپر ESC، پروانه 2911، بازوی لوله فیبر کربن 30/35 میلی متر، وزن 1040 گرم
طراحی مدولار آسان برای نگهداری
پیشرانه X8 دارای طراحی ماژولار است.هنگامی که آسیب دیده است، می توانید قسمت آسیب دیده را مانند تغییر دهید
تیغه ها (تک یا دو)، آداپتور ملخ یا ترکیب قدرت یکپارچه (ESC + موتور) به راحتی و به سرعت.
به روز رسانی منظم سیستم عامل
مجانی
می‌توانید ESC را با نرم‌افزار Hobbywing USB LINK، یک جعبه برنامه LCD (مورد فروخته شده جداگانه) و یک لپ‌تاپ ارتقا دهید.Hobbywing سیستم عامل ESC خود را به طور مرتب به روز می کند و در صورت موجود بودن، ویژگی های ارتقا یافته را بیشتر به شما می دهد.
مقاومت فوق العاده در برابر ضربه
قاب آلیاژ آلومینیومی با استحکام بالا با ماشینکاری CNC همراه با طراحی ساختار بهینه شده از اجزای موتور به طور موثر محافظت می کند، موتور را واقعاً در برابر ضربه مقاوم می کند و احتمال تغییر شکل/عیب ساختار ناشی از سقوط یا ضربه را تا حد زیادی کاهش می دهد.
سیستم پیشرانه یکپارچه و آماده برای استفاده
سیستم محرکه X6 که موتور، ESC، ملخ و پایه موتور را ادغام می کند (با آداپتور لوله اختیاری 30 به 28، با لوله های بازوی فیبر کربنی با قطر 28 میلی متر و 30 میلی متر سازگار است) به راحتی نصب و استفاده می شود.
توجه: با ملخ تاشو 2388، سیستم محرکه قادر به حمل بار 3 تا 5 کیلوگرم است (که برای یک هگزاکوپتر 18 تا 30 کیلوگرم است).
سیستم پیشرانه کامل الگوریتم PMSM مبتنی بر FOC
الگوریتم PMSM (موتور سنکرون مغناطیسی دائمی) مبتنی بر FOC (کنترل میدان گرا)، یک الگوریتم بهینه برای بهبود عملکرد مشترک ESC، موتور و پروانه، باعث تعادل بیشتر موتور ملخ می شود و یک سیستم پیشرانه با ویژگی های پایداری بالا ایجاد می کند. قابلیت اطمینان و کارایی
توجه: در مقایسه با موتورهای BLDC، PMSM دارای مزایای زیادی مانند نویز کم، اندازه کوچک، چگالی توان بالا، گشتاور ضربانی کم و دقت کنترل بالا است.
فوق العاده ضد آب
پیشرانه X8 با استاندارد IPX7 ضد آب است.تقریباً برای تمام شرایط سخت کاری (برای کاربردهای کشاورزی) مانند آب باران، آفت کش ها، اسپری نمک، دمای بالا، ماسه و گرد و غبار قابل استفاده است.همراه با خروجی های پایین پایه موتور.
(توجه: طراحی ثبت شده)، می توانید پس از استفاده مستقیماً سیستم را با آب تازه بشویید.
نشانگر LED با روشنایی بالا
پیشرانه X8 دارای نشانگر LED با روشنایی بالا نیز می باشد که می توانید رنگ نور را انتخاب کنید یا آن را غیرفعال کنید.این می تواند اطلاعات مربوط به وضعیت کار سیستم را ارائه دهد و در صورت بروز هر گونه مشکل غیرعادی یک هشدار ارسال کند که به طور قابل توجهی ایمنی سیستم را بهبود می بخشد.
پروانه با راندمان و راندمان بالا
ملخ 3090 ساخته شده از فیبر کربن خاص با استحکام بالا، جامد و سبک است و ثبات عالی و تعادل دینامیکی عالی را تضمین می کند.شکل آیرودینامیکی بهینه و طراحی منحصر به فرد نوک تیغه همراه با طراحی الکترومغناطیسی بهینه اتخاذ شده توسط موتور و الگوریتم FOC (کنترل میدان گرا) با راندمان بالا که توسط ESC اجرا شده است، رانش و راندمان بالای سیستم پیشرانه را تضمین می کند.
| موتور | 1 | خروج | 1 |
| پروانه | 1 مجموعه | پایه موتور | 1 |
| پیچ | 1 مجموعه | مجموعه LED | 1 |
| آداپتور لوله | 1 | از 30 میلی متر تا 35 میلی متر |
مشخصات فنی
حداکثررانش 15.3 کیلوگرم/محور (48 ولت، سطح دریا)
باتری پیشنهادی LiPo 12S LiPo
وزن برخاست توصیه شده 5 کیلوگرم/محور (48 ولت، سطح دریا)
وزن ترکیبی 1040 گرم
درجه ضد آب IPX7
دمای عملیاتی -20℃~65℃
موتور
اندازه استاتور: 81 * 20 میلی متر
رتبه KV 100KV
OD لوله فیبر کربن φ30mm/φ35mm (*آداپتور لوله مورد نیاز خواهد بود)
بلبرینگ NSK بلبرینگ (ضد آب)
خروج
| باتری LiPo توصیه شده | 6-12S LiPo | سطح سیگنال ورودی PWM | 3.3v/5v (سازگار) |
| فرکانس سیگنال دریچه گاز | 50-500 هرتز | عرض پالس عملیاتی | 1100 ~ 1940μs |
| حداکثرولتاژ ورودی | 52.2 ولت | حداکثرجریان ورودی (ادامه) | 80 A (با اتلاف حرارت خوب) |
| BEC | ساخته شده است | حداکثراوج جریان (10 ثانیه) | 100 A (با اتلاف حرارت خوب) |
| سوراخ های نصب نازل | φ28.4mm-2*M3 | ||
پروانه
قطر×پیچ 2911
وزن 180 گرم
معرفی
سیستم برق بدون جاروبک X8 یک سیستم قدرت است که قادر به حمل بار 5 تا 7 کیلوگرمی (در هر
روتور) برای هواپیماهای بدون سرنشین کشاورزی.می تواند نیروی رانش تا 15.3 کیلوگرم و 30/35 میلی متر را ایجاد کند
بازوهای لوله فیبر کربنضد آب و ضد گرد و غبار با استاندارد IPX7 و مقاوم در برابر
آب باران، آفت کش ها، نمک پاشی، شن، گرد و غبار، گل، خاک شنی، دمای بالا و ضربه.آی تی
همچنین دارای الگوریتم مورد استفاده برای بهینه سازی سیستم FOC ESC & Motor و ساخت آن است
سیستم متعادل‌تر، حفاظت‌های متعددی مانند تشخیص خودکار روشن، روشن کردن
ولتاژ غیر طبیعی، جریان بیش از حد و قفل شدن موتور، و عملکرد خروجی داده بلادرنگ.
توجه
• همیشه پزشک خود را از جمعیت، خطوط برق فشار قوی و موانع دور نگه دارید،
پهپاد مطابق با مقررات ایمنی مربوطه.
• هرگز به پروانه و موتور پر سرعت نزدیک نشوید، در غیر این صورت ممکن است آسیب ببینید.
• قبل از استفاده بررسی کنید که آیا تمام قطعات در وضعیت خوبی هستند.در صورت وجود هر قطعه آسیب دیده،
لطفا برای تعویض با کارخانه تماس بگیرید.
• بررسی کنید که آیا پیچی برای اتصال قطعات شل شده است و موتورها قبلاً افقی هستند
هر پرواز
• قطر سوراخ بازو برای سیستم قدرت X8 35 میلی متر است، اگر می خواهید از
لوله 30 میلی‌متری، سپس آداپتور لوله (که در جعبه خروجی محصول موجود است) را در لوله پرتاب نصب کنید.
ابتدا لوله را روی پایه موتور قرار دهید.
• می توانید رنگ نور مجموعه LED را تغییر دهید.در این صورت، شما باید آن را جدا کنید
نور را بپوشانید و DIP سوئیچ ها را بر اساس آن بلغزانید.
• می توانید موتور را بعد از هر پرواز با آب تازه بشویید تا تمیز بماند.
نصب و راه اندازی سیستم قدرت
• کل سیستم قدرت قبل از خروج از کارخانه مونتاژ شده است، آماده استفاده است
و می توانید آن را مستقیماً بر اساس جهت چرخش بر روی پهپاد کشاورزی خود نصب کنید
(CW/CCW) روی موتور مشخص شده است.
• قطر سوراخ (بازو) 35 میلی متر است، اگر می خواهید از لوله 30 میلی متری استفاده کنید، لوله
آداپتور مورد نیاز خواهد بود.
• کابل سه رنگ (سیاه/قرمز/سفید) برای خروجی داده و به روز رسانی سیستم عامل ESC است.
کابل دو رنگ (سفید/سیاه) کابل سیگنال دریچه گاز است و سیم زرد RPM است.
سیم خروجی سیگنال
• سیم سیگنال داده ای برای خروجی خروجی ورودی گاز، خروجی دریچه گاز، دور موتور، ورودی است.
جریان، جریان خروجی، ولتاژ ورودی، دمای خازن، دمای MOS و غیره
• محدوده دریچه گاز ESC روی 1100~1940μs ثابت است.
