| نام: | پاور واحد X9 Plus | وزن برخاستن: | 11 تا 13 کیلوگرم |
|---|---|---|---|
| <i>Max.</i> <b>حداکثر</b> <i>thrust</i> <b>رانش</b>: | 26.5 کیلوگرم | باتری: | 14S |
| حداکثر جریان ورودی: | 120A | وزن ترکیبی: | 1774 گرم |
| برجسته کردن: | محصولات پهپاد IPX7,محصولات UAV IPX7 FCC,قطعات پهپاد ISO9001 |
||

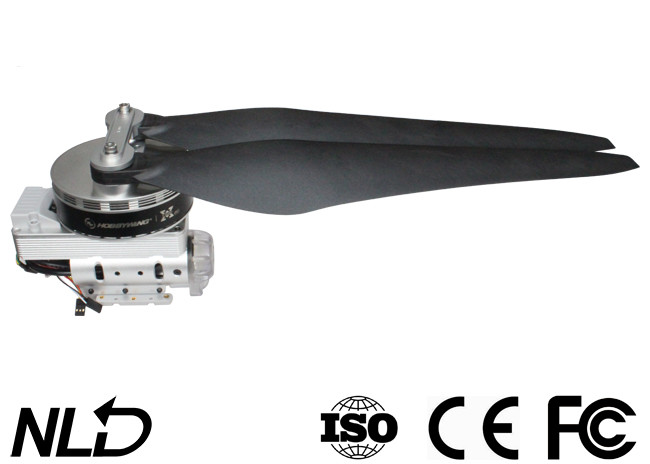

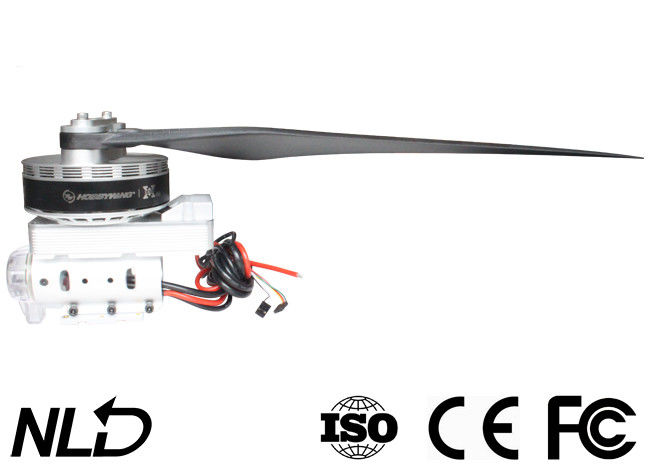

X9 Plus/Max Power Unit for Agricultural Drone وزن برخاست 11 ~ 15 کیلوگرم حداکثر 29 کیلوگرم رتبه بندی ضد آب IPX7
توضیحات حفاظت
• حفاظت از راه اندازی:
ESC در صورتی که موتور را به طور معمول در عرض 2 ثانیه راه اندازی نکند، با افزایش ورودی دریچه گاز، موتور را خاموش می کند.در این حالت، باید چوب گاز را به حالت پایین برگردانید و موتور را دوباره راه اندازی کنید.(علل احتمالی این مشکل: اتصال ضعیف / قطع شدن بین ESC و سیم موتور، مسدود شدن پروانه ها و غیره)
• محافظ قفل موتور:
ESC فورا خروجی خود را به موتور قطع می کند و هنگامی که تشخیص داد موتور قفل شده است، سعی در راه اندازی مجدد موتور ندارد.در این شرایط، ابتدا باید دریچه گاز را به سمت پایین بکشید و سپس آن را به سمت بالا فشار دهید تا خطا برطرف شود و ESC دوباره راه اندازی شود تا خروجی از سر گرفته شود.
• حفاظت از جریان بیش از حد:
هنگامی که جریان اوج نزدیک به 300 آمپر شود، ESC خروجی خود را بلافاصله قطع می کند.فقط پس از خاموش کردن آن و سپس روشن کردن دوباره راه اندازی می شود.
• حفاظت از افت سیگنال دریچه گاز:
هنگامی که ESC از دست دادن سیگنال را برای بیش از 0.25 ثانیه تشخیص دهد، خروجی را فورا قطع می کند تا از تلفات حتی بیشتر که ممکن است ناشی از چرخش مداوم با سرعت بالا پروانه ها باشد، جلوگیری کند.ESC پس از دریافت سیگنال های عادی، خروجی مربوطه را از سر می گیرد.
مشخصات فنی
|
X9 Plus وزن برخاست 11 ~ 13 کیلوگرم؛حداکثررانش 26.5 کیلوگرم پیشنهاد باتری 14S LiPo وزن ترکیبی 1774 گرم درجه ضد آب IPX7 دمای کارکرد -20℃~50℃ |
X9 Max وزن برخاست 12 ~ 15 کیلوگرم؛حداکثررانش 29 کیلوگرم پیشنهاد باتری 14S LiPo وزن ترکیبی 1970 گرم درجه ضد آب IPX7 دمای عملیاتی -20℃~55℃ |
موتور
|
X9 Plus رتبه KV 100KV اندازه استاتور 96x20mm بلبرینگ وارداتی از ژاپن |
X9 Max رتبه KV 100 rpm/v اندازه استاتور 96x26mm قطر لوله D40/D45 بلبرینگ وارداتی از ژاپن |
خروج
|
X9 Plus باتری پیشنهادی LiPo 6-14S LiPo سطح سیگنال ورودی PWM 3.3V/5V (سازگار) فرکانس سیگنال دریچه گاز 50-500 هرتز عرض پالس عملیاتی 1050-1950 حداکثرولتاژ ورودی 60.9 ولت حداکثرجریان ورودی (مدت کوتاه) 120A BEC ساخت |
X9 Max باتری پیشنهادی LiPo 6-14S LiPo سطح سیگنال ورودی PWM 3.3V/5V (سازگار) فرکانس سیگنال دریچه گاز 50-500 هرتز عرض پالس عملیاتی 1050-1950 حداکثرولتاژ ورودی 60.9 ولت حداکثرجریان ورودی (مدت کوتاه) 150A BEC ساخت سوراخ های نصب نازل D28.4mm-2*M3 |
پروانه
|
X9 Plus قطرxPitch 36x120 اینچ |
X9 Max قطرxPitch 36x120 اینچ |
بار فوق العاده بزرگ
حداکثر نیروی رانش در هر محور هنگام جفت شدن ترکیب سیستم قدرت x9 Max که دارای یک FOC (کنترل میدان گرا) ESC با یک ملخ تاشو 34 اینچی است، می تواند به 29 کیلوگرم برسد.این ترکیب برای 12-15 کیلوگرم / محور قابل استفاده است.
سوراخ و سیم پیچ عملکردی کمکی
سوراخ‌های پیچ معکوس (برای نصب و تثبیت نازل) در پایین ترکیب سیستم قدرت x9 Max و نازل گریز از مرکز برس خورده داخلی ESC (که می‌تواند از طریق سیم به نازل متصل شود) نصب را برای پهپادهای کشاورزی بیشتر ساده می‌کند.
طراحی فوق العاده اتلاف کننده حرارت و مقاوم در برابر ضربه
طراحی یکپارچه، که منطقه را برای هدایت گرما افزایش می دهد تا امکان استفاده از توان بالاتر (/ورودی) را فراهم کند، همراه با فن گریز از مرکز روی روتور موتور، عملکرد ترکیب سیستم قدرت x9B را قابل اطمینان تر می کند.
طراحی مقاوم در برابر ضربه زیر ESC برای محافظت از موتور و ESC ضربه را جذب می کند و آسیب وارده به ترکیب ناشی از تصادف را کاهش می دهد.
معرفی
سیستم برق بدون جاروبک X9 Max یک سیستم قدرت است که قادر به حمل بار 12 تا 15 کیلوگرمی (در هر روتور) برای پهپادهای کشاورزی است.این می تواند نیروی رانش تا 29 کیلوگرم را فراهم کند و با بازوهای لوله فیبر کربن 40/45 میلی متری مطابقت داشته باشد.این ضد آب و ضد گرد و غبار با استاندارد IPX7 و مقاوم در برابر آب باران، آفت کش ها، اسپری نمک، ماسه، گرد و غبار، گل، خاک شنی، دمای بالا و ضربه است.همچنین دارای الگوریتم مورد استفاده برای بهینه‌سازی سیستم FOC ESC و موتور و متعادل‌تر کردن سیستم، حفاظت‌های متعدد مانند تشخیص خودکار روشن، ولتاژ غیرعادی روشن، جریان بیش از حد و قفل شدن موتور و زمان واقعی است. تابع خروجی داده
توجه
• همیشه پهپاد خود را از جمعیت، خطوط برق فشار قوی و موانع دور نگه دارید، هواپیمای بدون سرنشین خود را مطابق با مقررات ایمنی مربوطه به پرواز در آورید.
• هرگز به پروانه و موتور پر سرعت نزدیک نشوید، در غیر این صورت ممکن است آسیب ببینید.
• قبل از استفاده بررسی کنید که آیا تمام قطعات در وضعیت خوبی هستند.در صورت وجود هر قطعه آسیب دیده، لطفاً برای تعویض با کارخانه تماس بگیرید.
• بررسی کنید که آیا پیچی برای اتصال قطعات شل است و موتورها قبل از هر پرواز افقی هستند.
• قطر سوراخ بازو برای سیستم قدرت X9 Max 40/45 میلی متر است.
• می توانید رنگ نور مجموعه LED را تغییر دهید.در این صورت، باید پوشش چراغ را جدا کرده و DIP سوئیچ ها را بر اساس آن بلغزانید.
• می توانید موتور را بعد از هر پرواز با آب تازه بشویید تا تمیز بماند.
نصب و راه اندازی سیستم قدرت
• کل سیستم قدرت قبل از خروج از کارخانه مونتاژ شده است، آماده استفاده است و می توانید آن را مستقیماً بر اساس جهت چرخش (CW/CCW) که روی موتور مشخص شده است، روی پهپاد کشاورزی خود نصب کنید.
• قطر سوراخ (بازو) 40 میلی متر است.
• کابل سه رنگ (سیاه/قرمز/سفید) برای خروجی داده و به روز رسانی سیستم عامل ESC، کابل دو رنگ (سفید/سیاه) کابل سیگنال دریچه گاز و سیم زرد سیم خروجی سیگنال RPM است.
• سیم سیگنال دیتا برای خروجی ورودی thr ottle، خروجی دریچه گاز، RPM موتور، جریان ورودی، جریان خروجی، ولتاژ ورودی، دمای خازن، دمای MOS و ... می باشد.
• محدوده دریچه گاز ESC روی 1100~1940μs ثابت است.
