| محل منبع: | چین |
|---|---|
| نام تجاری: | NLD |
| گواهی: | ISO9001 CE FCC |
| شماره مدل: | X8 |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| قیمت: | Negotible |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | L / C ، T / T ، D / P ، D / A |
| قابلیت ارائه: | 100 مجموعه / ماه |
| نام: | سیستم پاور X8 | بار توصیه شده: | 5 تا 7 کیلوگرم |
|---|---|---|---|
| <i>Max.</i> <b>حداکثر</b> <i>thrust</i> <b>رانش</b>: | 15.3 کیلوگرم | باتری: | 6 ~ 12S |
| <i>Cont.</i> <b>ادامه</b> <i>current</i> <b>جاری</b>: | 80A اتلاف گرما خوب | اوج جریان: | 100A اتلاف گرما خوب |
| برجسته: | قطعات پهپاد IPX7,قطعات پهپاد ضد گرد و غبار IPX7,سیستم قدرت X8 ضد آب |
||

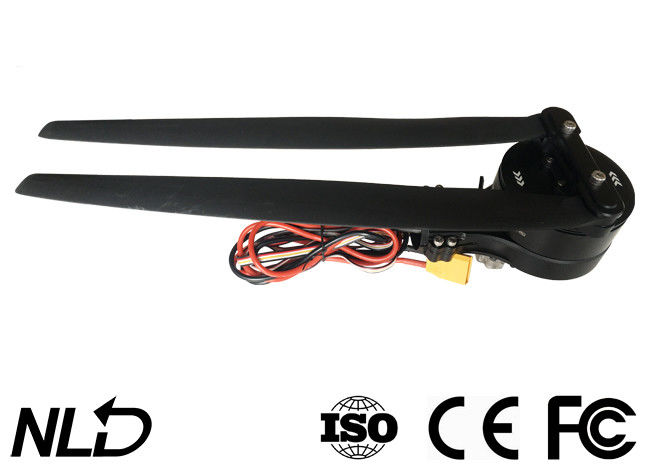

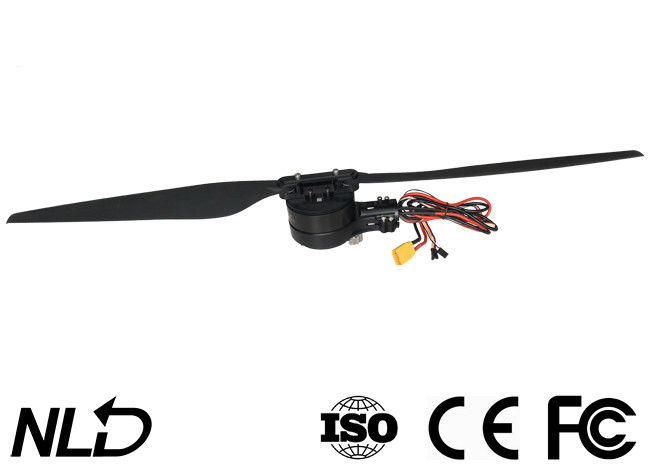

سیستم قدرت موتور بدون جاروبک X8 برای بارگیری پهپاد پهپاد کشاورزی 5 ~ 7 کیلوگرم تا 15.3 کیلوگرم ضد گرد و غبار IPX7
پارامترهای پیشرفته
| ولتاژ (V) | پروانه | دریچه گاز (%) | رانش | آمپر (A) | توان (W) | راندمان (g/W) |
| 48 ولت (12S LIPO) |
ملخ تاشو 30.5 اینچی
|
44% | 3012 | 3.5 | 231.1 | 13.0 |
| 51% | 4009 | 7.1 | 346.9 | 11.6 | ||
| 56% | 5032 | 9.6 | 471.6 | 10.7 | ||
| 60% | 6000 | 12.6 | 615.0 | 9.8 | ||
| 64% | 6978 | 15.8 | 769.7 | 9.1 | ||
| 68% | 8009 | 19.6 | 957.6 | 8.4 | ||
| 72% | 9009 | 23.4 | 1144.1 | 7.9 | ||
| 76% | 9970 | 27.7 | 1350.8 | 7.4 | ||
| 80% | 10984 | 32.4 | 1579.1 | 7.0 | ||
| 84% | 12036 | 37.2 | 1812.5 | 6.6 | ||
| 87% | 12962 | 41.7 | 2031.8 | 6.4 | ||
| 94% | 14954 | 51.7 | 2520.3 | 5.9 | ||
| 100% | 16183 | 60.6 | 2944.2 | 5.5 |
معرفی
سیستم برق بدون جاروبک X8 یک سیستم قدرتی است که قادر به حمل بار 5 تا 7 کیلوگرمی (در هر روتور) برای پهپادهای کشاورزی است.این می تواند نیروی رانش تا 15.3 کیلوگرم را فراهم کند و با بازوهای لوله فیبر کربن 30/35 میلی متری مطابقت داشته باشد.این ضد آب و ضد گرد و غبار با استاندارد IPX7 و مقاوم در برابر آب باران، آفت کش ها، اسپری نمک، ماسه، گرد و غبار، گل، خاک شنی، دمای بالا و ضربه است.همچنین دارای الگوریتم مورد استفاده برای بهینه‌سازی سیستم FOC ESC و موتور و متعادل‌تر کردن سیستم، حفاظت‌های متعدد مانند تشخیص خودکار روشن، ولتاژ غیرعادی روشن، جریان بیش از حد و قفل شدن موتور و زمان واقعی است. تابع خروجی داده
توجه
• همیشه دکتر خود را از جمعیت، خطوط برق فشار قوی و موانع دور نگه دارید، هواپیمای بدون سرنشین خود را مطابق با مقررات ایمنی مربوطه پرواز دهید.
• هرگز به پروانه و موتور پر سرعت نزدیک نشوید، در غیر این صورت ممکن است آسیب ببینید.
• قبل از استفاده بررسی کنید که آیا تمام قطعات در وضعیت خوبی هستند.در صورت وجود هر قطعه آسیب دیده، لطفاً برای تعویض با کارخانه تماس بگیرید.
• بررسی کنید که آیا پیچی برای اتصال قطعات شل است و موتورها قبل از هر پرواز افقی هستند.
• قطر سوراخ بازو برای سیستم قدرت X8 35 میلی متر است، اگر می خواهید از لوله 30 میلی متری استفاده کنید، ابتدا آداپتور لوله (که در جعبه محصول موجود است) را در لوله پرتاب کننده روی پایه موتور نصب کنید.
• می توانید رنگ نور مجموعه LED را تغییر دهید.در این صورت، باید پوشش چراغ را جدا کرده و DIP سوئیچ ها را بر اساس آن بلغزانید.
• می توانید موتور را بعد از هر پرواز با آب تازه بشویید تا تمیز بماند.
مشخصات فنی
| حداکثررانش | 15.3 کیلوگرم/محور (48 ولت، سطح دریا) | باتری LiPo توصیه شده | 12S LiPo |
| وزن برخاست توصیه شده | 5-7 کیلوگرم / محور (48 ولت، سطح دریا) | وزن ترکیبی | 1040 گرم |
| رتبه بندی ضد آب | IPX7 | دمای عملیاتی | -20℃~50℃ |
موتور
| اندازه استاتور | 81 * 20 میلی متر |
| رتبه بندی KV | 100 کیلو ولت |
| OD لوله فیبر کربن | φ30mm/φ28mm (*آداپتور لوله مورد نیاز خواهد بود) |
| یاتاقان | بلبرینگ NSK (ضد آب) |
خروج
| باتری LiPo توصیه شده | 6-12S LiPo | سطح سیگنال ورودی PWM | 3.3 ولت / 5 ولت |
| فرکانس سیگنال دریچه گاز | 50-500 هرتز | عرض پالس عملیاتی | 1100~1940μs ثابت است یا قابل برنامه ریزی نیست |
| حداکثرولتاژ ورودی | 52.2 ولت | حداکثرجریان ورودی | 80 A |
| BEC | ساخته شده است | حداکثراوج جریان | 100 A |
| سوراخ های نصب نازل | φ28.4mm-2*M3 | ||
پروانه
قطر×پیچ 3090
وزن 180 گرم
نصب و راه اندازی سیستم قدرت
• کل سیستم قدرت قبل از خروج از کارخانه مونتاژ شده است، آماده استفاده است و می توانید آن را مستقیماً بر اساس جهت چرخش (CW/CCW) که روی موتور مشخص شده است، روی پهپاد کشاورزی خود نصب کنید.
• قطر سوراخ (بازو) 35 میلی متر است، اگر می خواهید از لوله 30 میلی متری استفاده کنید، آداپتور لوله مورد نیاز است.
• کابل سه رنگ (سیاه/قرمز/سفید) برای خروجی داده و به روز رسانی سیستم عامل ESC، کابل دو رنگ (سفید/سیاه) کابل سیگنال دریچه گاز و سیم زرد سیم خروجی سیگنال RPM است.
• سیم سیگنال دیتا برای خروجی ورودی thr ottle، خروجی دریچه گاز، RPM موتور، جریان ورودی، جریان خروجی، ولتاژ ورودی، دمای خازن، دمای MOS و ... می باشد.
• محدوده دریچه گاز ESC روی 1100~1940μs ثابت است.
