| محل منبع: | چین |
|---|---|
| نام تجاری: | NLD |
| گواهی: | ISO9001 CE FCC |
| شماره مدل: | X6 |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| قیمت: | Negotible |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | L / C ، T / T ، D / P ، D / A |
| قابلیت ارائه: | 100 مجموعه / ماه |
| نام: | سیستم پاور X6 | بار توصیه شده: | 3 تا 5 کیلوگرم |
|---|---|---|---|
| <i>Max.</i> <b>حداکثر</b> <i>thrust</i> <b>رانش</b>: | 11.9 کیلوگرم | باتری: | 6 تا 12 ثانیه (تا 52.2 ولت) |
| <i>Cont.</i> <b>ادامه</b> <i>current</i> <b>جاری</b>: | 80A | اوج جریان: | 100A |
| برجسته: | قطعات پهپاد پروانه ISO9001,قطعات پهپاد ISO9001,قطعات پهپاد 80A |
||

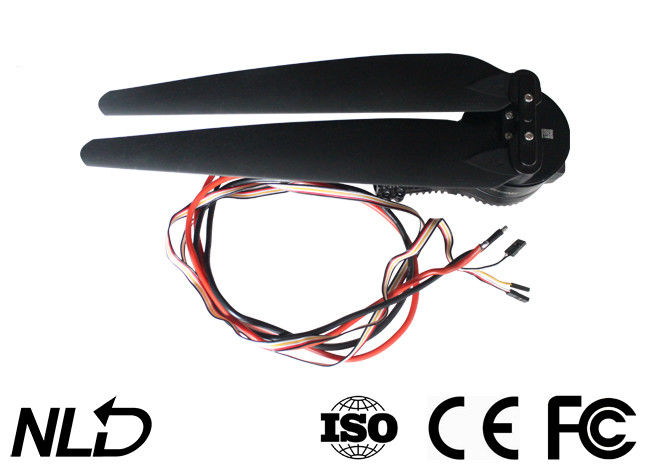

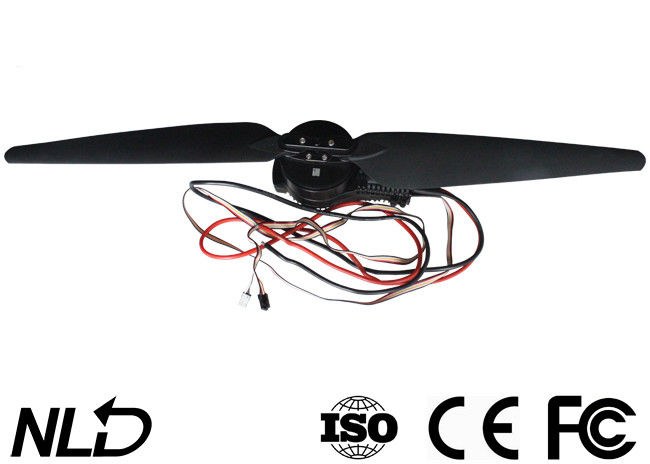

XRotor Pro X6 Brushless Power System for Agriculture Drone Load 3~5kgs تا 11.9kg ضد گرد و غبار IPX7 Strandard
مشخصات فنی
حداکثررانش 12 کیلوگرم/محور (48 ولت، سطح دریا)
باتری پیشنهادی LiPo 12S LiPo
وزن برخاست توصیه شده 3-5 کیلوگرم/محور (48 ولت، سطح دریا)
وزن ترکیبی 720 گرم
درجه ضد آب IPX7
دمای کارکرد -20℃~50℃
موتور
قطر بیرونی 70 میلی متر
رتبه KV 180KV
OD لوله فیبر کربن φ30mm/φ28mm (*آداپتور لوله مورد نیاز خواهد بود)
بلبرینگ وارداتی بلبرینگ
خروج
| باتری LiPo توصیه شده | 6-12S LiPo | سطح سیگنال ورودی PWM | 3.3v/5v (سازگار) |
| فرکانس سیگنال دریچه گاز | 50-500 هرتز | عرض پالس عملیاتی | 1100 ~ 1940μs |
| حداکثرولتاژ ورودی | 52.2 ولت | حداکثرجریان ورودی (ادامه) | 80 A (با اتلاف حرارت خوب) |
| BEC | ساخته شده است | حداکثراوج جریان (10 ثانیه) | 100 A (با اتلاف حرارت خوب) |
| سوراخ های نصب نازل | φ28.4mm-2*M3 | ||
پروانه
قطر×پیچ 2388
وزن 91 گرم (با آداپتور پروانه، تک تیغه: 36 گرم)
معرفی
سیستم برق بدون جاروبک XRotor Pro X6 یک سیستم قدرت است که قادر به حمل بار است
3 ~ 5 کیلوگرم (در هر محور) برای پهپادهای کشاورزی.این می تواند نیروی رانش تا 11.9 کیلوگرم و
بازوهای لوله فیبر کربن match28/30mm.ضد آب و ضد گرد و غبار با استاندارد IPX7 و
مقاوم در برابر آب باران، آفت کش ها، اسپری نمک، ماسه، گرد و غبار، گل، خاک شنی، دمای بالا
و تاثیرهمچنین دارای الگوریتم مورد استفاده برای بهینه سازی FOC ESC و سیستم موتور است
و سیستم را متعادل تر می کند، محافظت های متعددی مانند تشخیص خودکار روشن،
روشن کردن ولتاژ غیرعادی، جریان بیش از حد و قفل شدن موتور، و خروجی داده بلادرنگ
عملکرد.
توجه
• همیشه پزشک خود را از جمعیت، خطوط برق فشار قوی و موانع دور نگه دارید،
پهپاد مطابق با مقررات ایمنی مربوطه.
• هرگز به پروانه و موتور پر سرعت نزدیک نشوید، در غیر این صورت ممکن است آسیب ببینید.
• قبل از استفاده بررسی کنید که آیا تمام قطعات در وضعیت خوبی هستند.در صورت وجود هر قطعه آسیب دیده،
لطفا برای تعویض با کارخانه تماس بگیرید.
• بررسی کنید که آیا پیچی برای اتصال قطعات شل شده است و موتورها قبلاً افقی هستند
هر پرواز
• قطر سوراخ بازو برای سیستم قدرت X6 30 میلی متر است، اگر می خواهید از
لوله 28 میلی متری، سپس آداپتور لوله (که در جعبه محصول موجود است) را در برجستگی نصب کنید
ابتدا لوله را روی پایه موتور قرار دهید.
• می توانید رنگ نور مجموعه LED را تغییر دهید.در این صورت، شما باید آن را جدا کنید
نور را بپوشانید و DIP سوئیچ ها را بر اساس آن بلغزانید.
• می توانید موتور را بعد از هر پرواز با آب تازه بشویید تا تمیز بماند.
• کل سیستم قدرت قبل از خروج از کارخانه مونتاژ شده است، آماده استفاده است
و می توانید آن را مستقیماً بر اساس جهت چرخش بر روی پهپاد کشاورزی خود نصب کنید
(CW/CCW) روی موتور مشخص شده است.
• قطر سوراخ (بازو) 30 میلی متر است، اگر می خواهید از لوله 28 میلی متری استفاده کنید، لوله
آداپتور مورد نیاز خواهد بود.
• کابل سه رنگ (سیاه/قرمز/سفید) برای خروجی داده و به روز رسانی سیستم عامل ESC است.
کابل دو رنگ (سفید/سیاه) کابل سیگنال دریچه گاز است و سیم زرد RPM است.
سیم خروجی سیگنال
• سیم سیگنال داده ای برای خروجی خروجی ورودی گاز، خروجی دریچه گاز، دور موتور، ورودی است.
جریان، جریان خروجی، ولتاژ ورودی، دمای خازن، دمای MOS و غیره
• محدوده دریچه گاز ESC روی 1100~1940μs ثابت است.
