| محل منبع: | چین |
|---|---|
| نام تجاری: | NLD |
| گواهی: | ISO9001 CE FCC |
| شماره مدل: | X6-2 |
| مقدار حداقل تعداد سفارش: | 2 مجموعه |
| قیمت: | Negotible |
| جزئیات بسته بندی: | کارتن |
| زمان تحویل: | 20 روز |
| شرایط پرداخت: | L / C ، T / T ، D / P ، D / A |
| قابلیت ارائه: | 100 مجموعه / ماه |
| نام: | واحد پاور X6 | موتور: | 180KV 6215 براشلس |
|---|---|---|---|
| پروانه: | 2388 | خروج: | حداکثر جریان 100A |
| باتری توصیه شده: | 6 ~ 12S | وزن: | 720 گرم |
| برجسته: | 6215 قطعات هواپیماهای بدون سرنشین,قطعات ISO9001 X6 پهپاد,محصولات ISO9001 Brushless Motor uav |
||

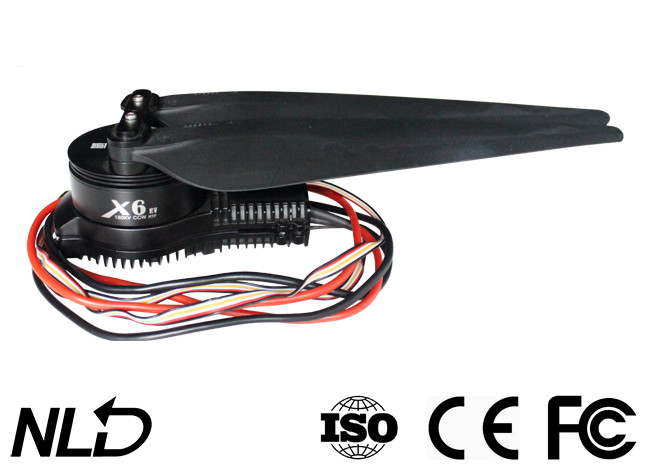

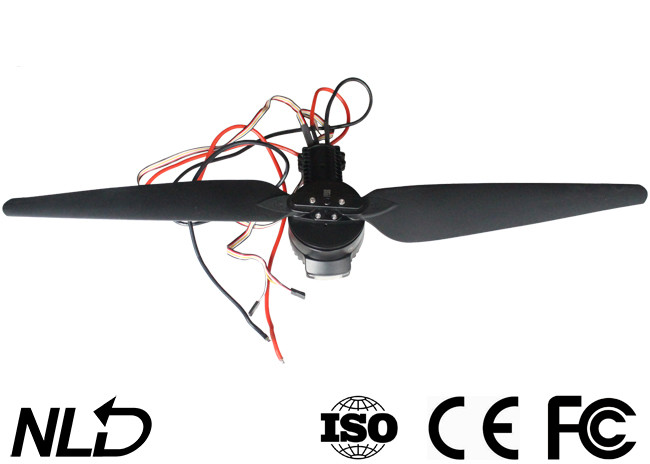

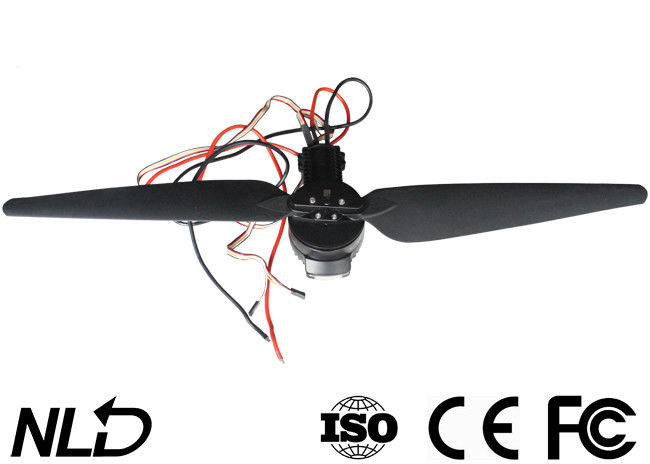

XRotor Pro X6 6215 Brushless Motor 180KV with 80A ESC, 2388 Propeller, Match Carbon Fiber Tube Arm 28/30mm
سیستم پیشرانه یکپارچه و آماده برای استفاده
سیستم محرکه X6 که موتور، ESC، ملخ و پایه موتور را ادغام می کند (با آداپتور لوله اختیاری 30 به 28، با لوله های بازوی فیبر کربنی با قطر 28 میلی متر و 30 میلی متر سازگار است) به راحتی نصب و استفاده می شود.
توجه: با ملخ تاشو 2388، سیستم محرکه قادر به حمل بار 3 تا 5 کیلوگرم است (که برای یک هگزاکوپتر 18 تا 30 کیلوگرم است).
سیستم پیشرانه کامل الگوریتم PMSM مبتنی بر FOC
الگوریتم PMSM (موتور سنکرون مغناطیسی دائمی) مبتنی بر FOC (کنترل میدان گرا)، یک الگوریتم بهینه برای بهبود عملکرد مشترک ESC، موتور و پروانه، باعث تعادل بیشتر موتور ملخ می شود و یک سیستم پیشرانه با ویژگی های پایداری بالا ایجاد می کند. قابلیت اطمینان و کارایی
توجه: در مقایسه با موتورهای BLDC، PMSM دارای مزایای زیادی مانند نویز کم، اندازه کوچک، چگالی توان بالا، گشتاور ضربانی کم و دقت کنترل بالا است.
فوق العاده ضد آب
پیشرانه X6 با استاندارد IPX7 ضد آب است.تقریباً برای تمام شرایط سخت کاری (برای کاربردهای کشاورزی) مانند آب باران، آفت کش ها، اسپری نمک، دمای بالا، ماسه و گرد و غبار قابل استفاده است.همراه با خروجی های پایین پایه موتور.
(توجه: طراحی ثبت شده)، می توانید پس از استفاده مستقیماً سیستم را با آب تازه بشویید.
نشانگر LED با روشنایی بالا
پیشرانه X6 دارای نشانگر LED با روشنایی بالا نیز می باشد که می توانید رنگ روشن را انتخاب کرده یا آن را غیرفعال کنید.این می تواند اطلاعات مربوط به وضعیت کار سیستم را ارائه دهد و در صورت بروز هر گونه مشکل غیرعادی یک هشدار ارسال کند که به طور قابل توجهی ایمنی سیستم را بهبود می بخشد.
پروانه با راندمان و راندمان بالا
ملخ 2388 ساخته شده از فیبر کربن ویژه با مقاومت بالا، جامد و سبک است و ثبات عالی و تعادل دینامیکی عالی را تضمین می کند.شکل آیرودینامیکی بهینه شده همراه با طراحی الکترومغناطیسی بهینه شده توسط موتور و الگوریتم FOC با راندمان بالا (کنترل میدان گرا) پیاده سازی شده توسط ESC، نیروی رانش و راندمان بالای سیستم پیشرانه را تضمین می کند.
مقاومت فوق العاده در برابر ضربه
طراحی ساختار کیل مانند منحصر به فرد که توسط جعبه موتور/ESC اتخاذ شده است اتلاف گرما را بهینه می کند و استحکام کلی را بهبود می بخشد.به ویژه از قطعات موتور محافظت می کند و موتور را در برابر ضربه بسیار مقاوم می کند.این امر احتمال تغییر شکل/عملکرد سازه ناشی از سقوط یا ضربه را تا حد زیادی کاهش می دهد.
| موتور | 1 | خروج | 1 |
| پروانه | 1 مجموعه | پایه موتور | 1 |
| پیچ | 1 مجموعه | مجموعه LED | 1 |
| آداپتور لوله | 1 | از 30 میلی متر تا 28 میلی متر |
مشخصات فنی
حداکثررانش 12 کیلوگرم/محور (48 ولت، سطح دریا)
باتری پیشنهادی LiPo 12S LiPo
وزن برخاست توصیه شده 3-5 کیلوگرم/محور (48 ولت، سطح دریا)
وزن ترکیبی 720 گرم
درجه ضد آب IPX7
دمای کارکرد -20℃~50℃
موتور
قطر بیرونی 70 میلی متر
رتبه KV 180KV
OD لوله فیبر کربن φ30mm/φ28mm (*آداپتور لوله مورد نیاز خواهد بود)
بلبرینگ وارداتی بلبرینگ
خروج
| باتری LiPo توصیه شده | 6-12S LiPo | سطح سیگنال ورودی PWM | 3.3v/5v (سازگار) |
| فرکانس سیگنال دریچه گاز | 50-500 هرتز | عرض پالس عملیاتی | 1100 ~ 1940μs |
| حداکثرولتاژ ورودی | 52.2 ولت | حداکثرجریان ورودی (ادامه) | 80 A (با اتلاف حرارت خوب) |
| BEC | ساخته شده است | حداکثراوج جریان (10 ثانیه) | 100 A (با اتلاف حرارت خوب) |
| سوراخ های نصب نازل | φ28.4mm-2*M3 | ||
پروانه
قطر×پیچ 2388
وزن 91 گرم (با آداپتور پروانه، تک تیغه: 36 گرم)
معرفی
سیستم برق بدون جاروبک XRotor Pro X6 یک سیستم قدرت است که قادر به حمل بار است
3 ~ 5 کیلوگرم (در هر محور) برای پهپادهای کشاورزی.این می تواند نیروی رانش تا 11.9 کیلوگرم و
بازوهای لوله فیبر کربن match28/30mm.ضد آب و ضد گرد و غبار با استاندارد IPX7 و
مقاوم در برابر آب باران، آفت کش ها، اسپری نمک، ماسه، گرد و غبار، گل، خاک شنی، دمای بالا
و تاثیرهمچنین دارای الگوریتم مورد استفاده برای بهینه سازی FOC ESC و سیستم موتور است
و سیستم را متعادل تر می کند، محافظت های متعددی مانند تشخیص خودکار روشن،
روشن کردن ولتاژ غیرعادی، جریان بیش از حد و قفل شدن موتور، و خروجی داده بلادرنگ
عملکرد.
توجه
• همیشه پزشک خود را از جمعیت، خطوط برق فشار قوی و موانع دور نگه دارید،
پهپاد مطابق با مقررات ایمنی مربوطه.
• هرگز به پروانه و موتور پر سرعت نزدیک نشوید، در غیر این صورت ممکن است آسیب ببینید.
• قبل از استفاده بررسی کنید که آیا تمام قطعات در وضعیت خوبی هستند.در صورت وجود هر قطعه آسیب دیده،
لطفا برای تعویض با کارخانه تماس بگیرید.
• بررسی کنید که آیا پیچی برای اتصال قطعات شل شده است و موتورها قبلاً افقی هستند
هر پرواز
• قطر سوراخ بازو برای سیستم قدرت X6 30 میلی متر است، اگر می خواهید از
لوله 28 میلی متری، سپس آداپتور لوله (که در جعبه محصول موجود است) را در برجستگی نصب کنید
ابتدا لوله را روی پایه موتور قرار دهید.
• می توانید رنگ نور مجموعه LED را تغییر دهید.در این صورت، شما باید آن را جدا کنید
نور را بپوشانید و DIP سوئیچ ها را بر اساس آن بلغزانید.
• می توانید موتور را بعد از هر پرواز با آب تازه بشویید تا تمیز بماند.
نصب و راه اندازی سیستم قدرت
• کل سیستم قدرت قبل از خروج از کارخانه مونتاژ شده است، آماده استفاده است
و می توانید آن را مستقیماً بر اساس جهت چرخش بر روی پهپاد کشاورزی خود نصب کنید
(CW/CCW) روی موتور مشخص شده است.
• قطر سوراخ (بازو) 30 میلی متر است، اگر می خواهید از لوله 28 میلی متری استفاده کنید، لوله
آداپتور مورد نیاز خواهد بود.
• کابل سه رنگ (سیاه/قرمز/سفید) برای خروجی داده و به روز رسانی سیستم عامل ESC است.
کابل دو رنگ (سفید/سیاه) کابل سیگنال دریچه گاز است و سیم زرد RPM است.
سیم خروجی سیگنال
• سیم سیگنال داده ای برای خروجی خروجی ورودی گاز، خروجی دریچه گاز، دور موتور، ورودی است.
جریان، جریان خروجی، ولتاژ ورودی، دمای خازن، دمای MOS و غیره
• محدوده دریچه گاز ESC روی 1100~1940μs ثابت است.
