| نام: | X9 | وزن برخاستن: | 7 ~ 9.5 کیلوگرم |
|---|---|---|---|
| <i>Max.</i> <b>حداکثر</b> <i>Thrust</i> <b>رانش</b>: | 19.2 کیلوگرم | باتری: | 12 ساله |
| جریان ورودی MAX: | 120A | حداکثر حداکثر جریان: | 150A |
| برجسته کردن: | قطعات پهپاد ISO9001,قطعات پهپاد FCC,سیستم قدرت X9 |
||

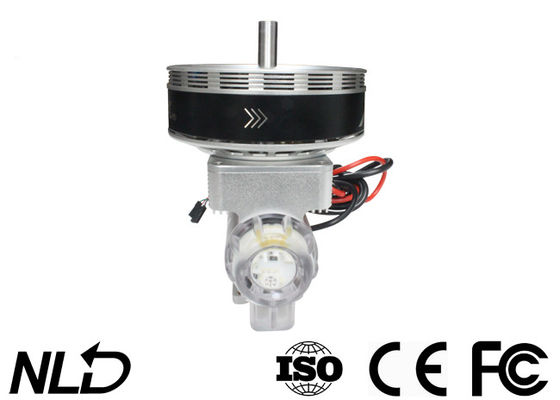

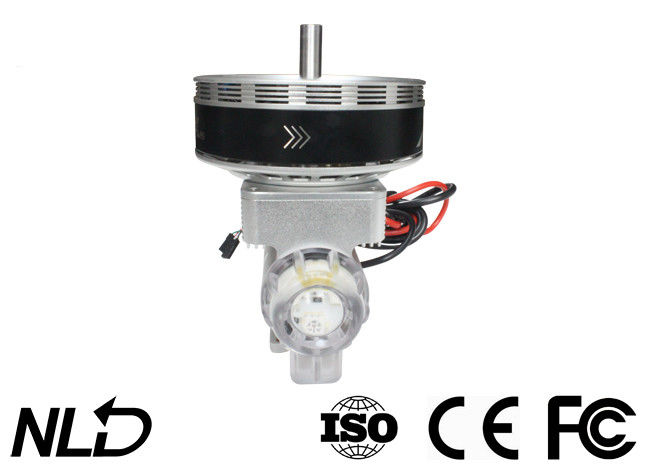

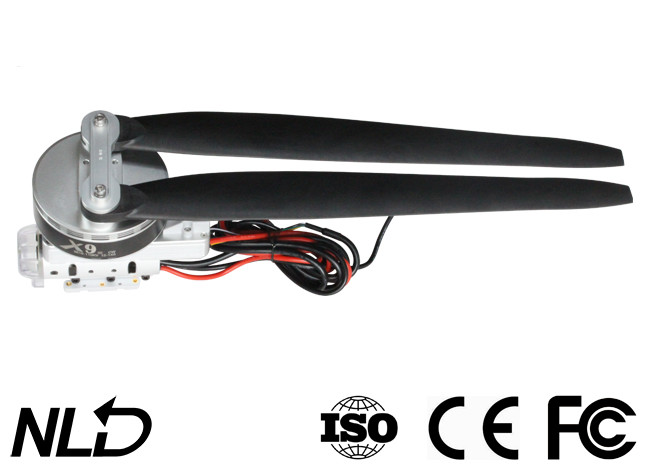

سیستم قدرت X9 برای کشاورزی ارتفاع هواپیمای بدون سرنشین وزن 7 ~ 9.5 کیلوگرم تا 19.2 کیلوگرم ضد آب و ضد گرد و غبار
بار فوق العاده بزرگ
حداکثر نیروی محرکه در هر محور هنگام جفت شدن سیستم ترکیبی x9B قدرت که دارای FOC (کنترل میدان گرا) ESC با پروانه تاشو 34 اینچی است ، می تواند به 22.5 کیلوگرم برسد.این ترکیبی برای پهپادهای سنگین (7-9.5 کیلوگرم در محور) مانند یک کوادکوپتر با بار 16 کیلوگرم کاربرد دارد.
پیچ و سیم پیچ کاربردی کمکی
سوراخ های پیچ معکوس (برای نصب و تعمیر نازل) در قسمت پایین سیستم ترکیبی سیستم قدرت x9 و نازل گریز از مرکز ساخته شده ESC (که می تواند از طریق سیم به نازل متصل شود) نصب را برای بیشتر هواپیماهای بدون سرنشین کشاورزی ساده می کند.
طراحی برجسته دفع گرما و مقاوم در برابر ضربه
طراحی یکپارچه ، که مساحت هدایت گرما را افزایش می دهد تا امکان استفاده از توان بیشتر (/ورودی) را فراهم کند ، همراه با فن گریز از مرکز روی روتور موتور ، عملکرد ترکیبی سیستم قدرت x9B را قابل اطمینان تر می کند.
طراحی مقاوم در برابر ضربه در زیر ESC ضربه ای را برای محافظت از موتور و ESC و کاهش آسیب به ترکیبی ناشی از تصادفات جذب می کند.
پارامترهای پیشرفته
| ولتاژ (V) | پروانه | دریچه گاز ()) | رانش | آمپر (A) | قدرت (W) | سرعت (RPM) | کارایی (g/W) |
| 46V (12S LIPO) |
پروانه تاشو 34 اینچی
|
40٪ | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| 45٪ | 5998 | 12.8 | 591.5 | 1946 | 10.14 | ||
| 50٪ | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| 52٪ | 7923 | 19.1 | 885.0 | 2218 | 8.95 | ||
| 54٪ | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| 56٪ | 9018 | 23.7 | 1094.8 | 2372 | 8.24 | ||
| 58٪ | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| 60٪ | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| 62٪ | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| 64٪ | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| 66٪ | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| 68٪ | 13004 | 41.0 | 1896.7 | 2818 | 6.86 | ||
| 70٪ | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| 75٪ | 15198 | 53.5 | 2470.0 | 3075 | 6.15 | ||
| 80٪ | 17500 | 66.4 | 3073.1 | 3271 | 5.69 | ||
| 90٪ | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100٪ | 22994 | 100.8 | 4790.4 | 3697 | 4.80 |
معرفی
سیستم قدرت بدون برس X9 یک سیستم قدرت است که قادر به حمل بار 7 ~ 9.5 کیلوگرم (در هر روتور) برای هواپیماهای بدون سرنشین کشاورزی است.این می تواند رانش 19.2 کیلوگرم را ارائه دهد و با بازوهای لوله فیبر کربن 40 میلی متر مطابقت داشته باشد.ضد آب و مقاوم در برابر گرد و غبار با استاندارد IPX7 و مقاوم در برابر آب باران ، آفت کش ها ، نمک پاشی ، ماسه ، گرد و غبار ، گل ، خاک شنی ، درجه حرارت بالا و ضربه.همچنین دارای الگوریتم مورد استفاده برای بهینه سازی سیستم FOC ESC و موتور و متعادل تر کردن سیستم ، حفاظت های متعدد مانند تشخیص خودکار ، ولتاژ غیرعادی ولتاژ ، جریان بیش از حد و قفل شدن موتور و زمان واقعی است. عملکرد خروجی داده
توجه
• همیشه هواپیمای بدون سرنشین خود را از جمعیت ، خطوط برق فشار قوی و موانع دور نگه دارید ، هواپیمای بدون سرنشین خود را مطابق مقررات ایمنی مربوطه پرواز دهید.
• هرگز به پروانه و موتور پرسرعت نزدیک نشوید ، در غیر این صورت ممکن است صدمه ببینید.
• بررسی کنید که آیا همه قطعات قبل از استفاده سالم هستند یا خیر.در صورت وجود قطعات آسیب دیده ، لطفاً برای تعویض با کارخانه تماس بگیرید.
• قبل از هر پرواز بررسی کنید که آیا قطعه ای برای اتصال قطعات شل شده است یا موتورها افقی هستند یا خیر.
• قطر سوراخ بازو برای سیستم قدرت X9 40 میلی متر است.
• می توانید رنگ روشن مجموعه LED را تغییر دهید.در این حالت ، شما باید پوشش چراغ را جدا کرده و کلیدهای DIP را بر این اساس اسلاید کنید.
• می توانید بعد از هر پرواز موتور را با آب گرم بشویید تا تمیز بماند.
مشخصات فنی
| حداکثررانش | 19.2 کیلوگرم/محور (46 ولت ، سطح دریا) | باتری LiPo توصیه شده | 12S LiPo |
| وزن برخاستن توصیه می شود | 7-9.5 کیلوگرم/محور (46 ولت ، سطح دریا) | وزن ترکیبی | 1400 گرم |
| درجه بندی ضد آب | IPX7 | دمای کارکرد | -20 ~ ~ 55 |
موتور
| اندازه استاتور | 96*16 میلی متر |
| رتبه KV | 110 کیلو ولت |
| OD لوله فیبر کربن | φ40 میلی متر |
| یاتاقان | بلبرینگ ضد آب وارد شده |
خروج
| باتری LiPo توصیه شده | 6-12S LiPo | سطح سیگنال ورودی PWM | 3.3v/5v (سازگار) |
| فرکانس سیگنال دریچه گاز | 50-500 هرتز | پهنای نبض عامل | 1100 ~ 1940μs ثابت یا قابل برنامه ریزی نیست |
| حداکثرولتاژ ورودی | 52.2 ولت | حداکثرجریان ورودی | 120 A |
| BEC | ساخته شده در | حداکثراوج جریان | 150 A |
| سوراخ های نصب نازل | φ28.4mm-2*M3 | ||
پروانه
قطر × پیچ 34.7x11 اینچ
نصب و راه اندازی سیستم قدرت
• کل سیستم قدرت قبل از خروج از کارخانه مونتاژ شده است ، آماده استفاده است و می توانید مستقیماً آن را بر اساس جهت چرخش (CW/CCW) که روی موتور مشخص شده است ، بر روی هواپیمای بدون سرنشین کشاورزی خود نصب کنید.
• قطر سوراخ (بازو) 40 میلی متر است.
• کابل سه رنگ (سیاه/قرمز/سفید) برای خروج داده و به روز رسانی سیستم عامل ESC است ، کابل دو رنگ (سفید/مشکی) کابل سیگنال دریچه گاز است و سیم زرد سیم خروجی سیگنال RPM است.
• سیم سیگنال داده برای خروجی ورودی throttle ، دریچه گاز ، RPM موتور ، جریان ورودی ، جریان خروجی ، ولتاژ ورودی ، دمای خازن ، دمای MOS و غیره است.
• محدوده دریچه گاز ESC در 1100 ~ 1940μs ثابت شده است.
